声测管厂家告诉你声测管在桩基中如何使用
声测管(Acoustic Pipe)是现在桥梁建设必不可少的声波检测管，声测管又叫超声波探测仪，其实就是一种用来测量声波。目前在桥梁桩基中只要测桩基深度、桩位、完整度的情况，所有桩基都必须设置声测管。桥梁桩基声测管规范等有机物而构成的钢塑复合型管材，它不但具有钢管的高强度、易连接、耐混凝土流冲击等优点，还克服了钢管遇混凝土易腐蚀、污染、结垢及塑料管强度不高、消防性能差等缺点。

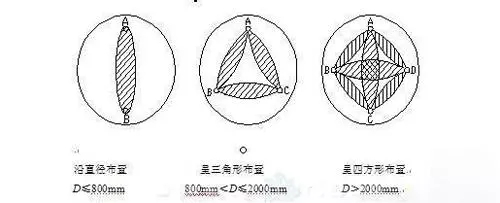

第一：桥梁桩基声测管布置要求：
1、 打桩时桩径在0.6-1.0米之间的时候，和中心点三点一线布置两根
2、 打桩时桩径在1.0-2.5米之间的时候，布置三根，位置以三根声测管呈等边三角形方式布置。、
3、 打桩时桩径大于2.5米时，布置四根，位置要求四根声测管连接呈正方形布置。
如下图：

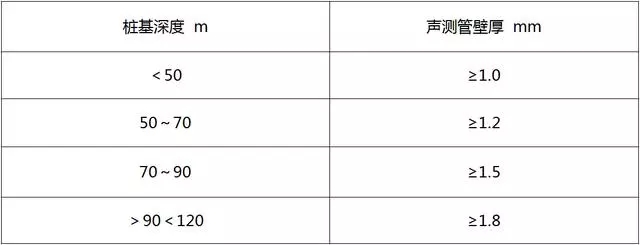

第二：桥梁桩基声测管壁厚选用原则如下：
第三：桥梁桩基声测管埋设要求：

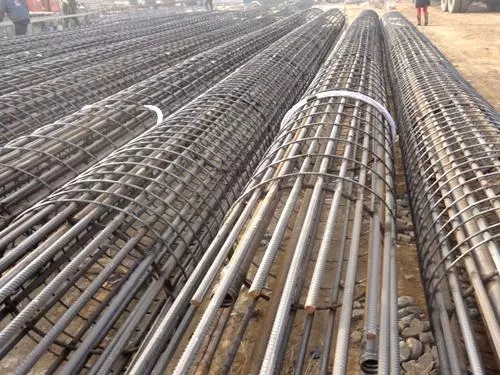

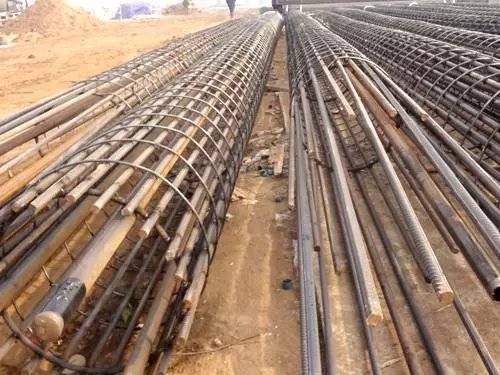

a、 桩基声测管安装过程中用焊接或是捆绑的方式直接和钢筋笼固定在一起，焊接或是捆绑过程中一定要保持管子之间的平行，钢筋笼放置过程中注意不要扭曲。
b、 基桩施工单位必须高度重视和严格声测管埋设工作，杜绝声测管堵塞现象。
内径不宜小于40mm，管壁厚不应小于3mm。
c、 上端加盖，管内无异物；连接处应光滑过渡，管口应高出桩顶100mm以上，在破桩头时应保护好声测管
第四：声测管的预埋置工作按如下方式进行：
a、 声测管在绑缚于桩基的钢筋笼上面时，就应先将声测管的一头一尾用薄钢板焊接密封，以免异物落入管中堵塞声测管；
b、钢质声测管在进行联结时，一般采用焊接或丝口联结，焊接时应注意不要破坏钢管，以免出现洞口导致混凝土浇注时水泥浆体的渗入而堵塞声测管；丝口联结时则应在丝口处紧缠麻丝，其目的也是防止水泥浆体的渗入；
c、 声测管一般宜采用钢质管，而PVC管虽然价格便宜，但由于绑扎、水泥水化热等因素的影响而易于变形，最后导致探头的上下运动无法进行检测，故一般不应采用；
d、 在桩基检测前一天，再将声测管端头的薄钢板取掉，施工方可先用测绳进行声测管检查，检查项目包括实际桩长、声测管有无异物堵塞等等，检查完毕后在管中灌入清水以待测桩。
第一：桥梁桩基声测管布置要求：
1、 打桩时桩径在0.6-1.0米之间的时候，和中心点三点一线布置两根
2、 打桩时桩径在1.0-2.5米之间的时候，布置三根，位置以三根声测管呈等边三角形方式布置。、
3、 打桩时桩径大于2.5米时，布置四根，位置要求四根声测管连接呈正方形布置。
如下图：
第二：桥梁桩基声测管壁厚选用原则如下：
第三：桥梁桩基声测管埋设要求：
a、 桩基声测管安装过程中用焊接或是捆绑的方式直接和钢筋笼固定在一起，焊接或是捆绑过程中一定要保持管子之间的平行，钢筋笼放置过程中注意不要扭曲。
b、 基桩施工单位必须高度重视和严格声测管埋设工作，杜绝声测管堵塞现象。
内径不宜小于40mm，管壁厚不应小于3mm。
c、 上端加盖，管内无异物；连接处应光滑过渡，管口应高出桩顶100mm以上，在破桩头时应保护好声测管
第四：声测管的预埋置工作按如下方式进行：
a、 声测管在绑缚于桩基的钢筋笼上面时，就应先将声测管的一头一尾用薄钢板焊接密封，以免异物落入管中堵塞声测管；
b、钢质声测管在进行联结时，一般采用焊接或丝口联结，焊接时应注意不要破坏钢管，以免出现洞口导致混凝土浇注时水泥浆体的渗入而堵塞声测管；丝口联结时则应在丝口处紧缠麻丝，其目的也是防止水泥浆体的渗入；
c、 声测管一般宜采用钢质管，而PVC管虽然价格便宜，但由于绑扎、水泥水化热等因素的影响而易于变形，最后导致探头的上下运动无法进行检测，故一般不应采用；
d、 在桩基检测前一天，再将声测管端头的薄钢板取掉，施工方可先用测绳进行声测管检查，检查项目包括实际桩长、声测管有无异物堵塞等等，检查完毕后在管中灌入清水以待测桩。
